【SRMG氣動執行器--概述】
    SRMG氣動執行器綜合了國際較新材料技術、精密加工技術、工業美術設計技術。經過設計、開發、測試、生產和工程運用，該系列執行器具有運行可靠、工作壽命長、可調范圍大、防腐性能高、規格多、選型靈活、經濟實惠等優點。
    SRMG氣動執行器以壓縮空氣為動力，是開啟和關閉球閥、蝶閥等角行程閥門的驅動裝置。是實現管道遠距離集中或單獨控制工業自動化管路的理想裝置。根據用戶需要，可在氣動執行器上安裝電磁閥、定位器（開度指示）回信器、過濾器、減壓器、各種限位開關及手動操作裝置。

【SRMG氣動執行器--設計特點】
  ● 擠壓鋁質(ASTM6005)缸體，內表面細磨精加工，內部和外部均采用高級防腐技術，氣缸摩擦系數小，使用壽命長，抗腐蝕性能強。

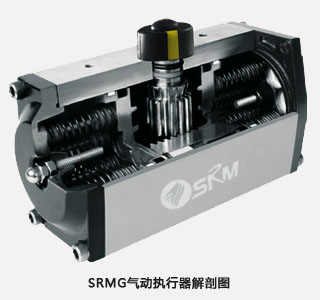

　● 雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速?；钊X條背面裝有復合軸承及導向環，動作精確、摩擦系數小、使用壽命延長。
　● 組合式預負荷鍍層彈簧，工作壽命長。
　● 高精度齒輪和齒條，嚙合間隙小、精度高，輸出功率大。
　● 不銹鋼緊固件,安全美觀，抗腐蝕性強。
　● 采用國際規范尺寸:輸出軸槽、螺孔;頂部安裝孔尺寸符合NAMUR標準;氣源接口尺寸符合NAMUR標準;底部安裝孔尺寸符合IS05211、DIN3337標準，方便安裝電磁閥限位開關等附件。

【SRMG氣動執行器--主要技術參數】
1、使用介質：清潔、干燥、且不含腐蝕性的壓縮空氣
2、工作氣源壓力：0.4-0.7MPa
3、工作環境溫度：標準型：-20℃-+80℃        高溫型：-20℃-+18℃
4、回轉角度：90°±3°
5、電磁閥電源：AC220V或DC24V，也可按用戶需求
6、輸出扭矩：SRMG雙作用執行器見表1        SRMG彈簧復位執行器見表2

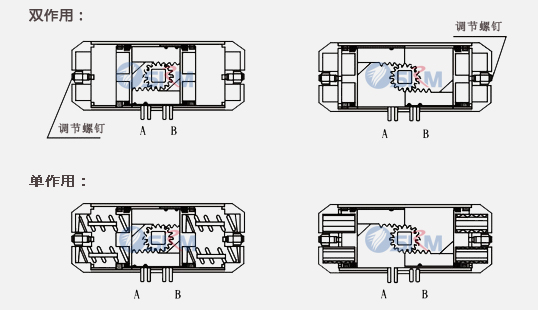

【傳動結構原理】
    當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端（缸蓋端）直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針?lè)较蜣D(zhuǎn)動90°，閥門即被打開。此時氣動執行器兩端的氣體隨B管咀排出。反之，當壓縮空氣從B管咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針?lè)较蜣D(zhuǎn)動90°，閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即旋轉軸順時針?lè)较蜣D(zhuǎn)動為開啟閥門，逆時針?lè)较蜣D(zhuǎn)動為關閉閥門。
    單作用（彈簧復位型）氣動執行器A管咀為進氣口，B管咀為排氣孔（B管咀應安裝消聲器）。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
