【SRMA氣動執行器--概述】
    SRMA新型齒輪條式氣動執行器由人民企業集團綜合了國內外較新技術，通過CAD三維模型創新優化設計，采用新型材料、新工藝，使產品的技術性能更加可靠；產品全面符合較新國際標準技術規范，外型美觀緊湊、造型現代化、性能卓越，在國內同類產品中處于較好地位。

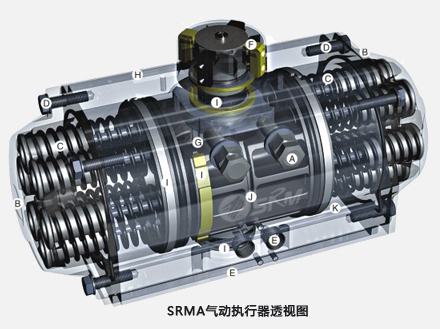

A：缸體外側面2個獨立行程限位調節螺栓在2個開關方向進行±5°調節，使執行器在全開位置或全關位置時與閥門開關位置保持一致；對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。

B：端蓋采用高壓鑄鋁，表面防腐熱塑性涂料，一體式緊湊設計，所有單作用和雙作用執行器都具有相同的缸體和缸蓋，通過增加或拆除彈簧來改變作用方式。

C：組合式預壓縮安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量，不必?fù)?dān)心彈簧彈出傷人。

D：所有緊固件全部采用不銹鋼材料，長期抗腐蝕。

E：連接尺寸全部符合國際標準：ISO5211-DIN3337和VDI/VDE3845，氣源接口符合NAMUR標準。

F：多功能位置指示器，現場可視化指示，符合VDI/VDE 3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器等配件。

G：齒軸：標準型為鍍鎳處理，克服內部和外部腐蝕，通用性強，抗斷裂、軸承導向一體化齒輪設計，提高了安全性，輸出軸平行四方和對角四方相互轉換安裝，靈活性好。

H：擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命長，摩擦系數低。

I：活塞上的復合活塞環，齒條背面導向軸瓦，輸出齒軸的軸承耐磨環，可實現運行精度，降低摩擦。

J：雙活塞齒輪條結構設計緊湊，兩活塞對稱安裝，輸出扭矩恒定，受力均衡，精度高。

K：內部氣路，經濟并且無須連接外露管線。

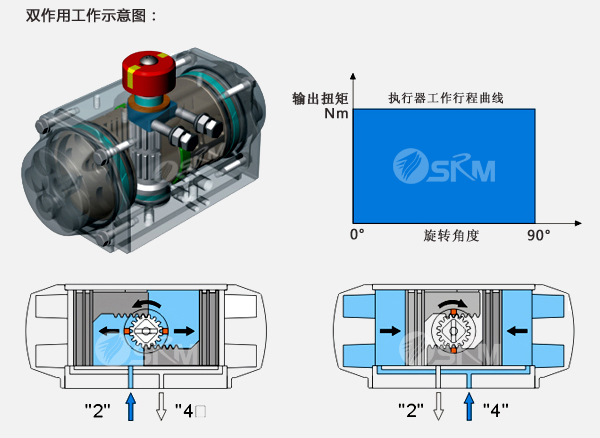

【雙作用式工作原理】
    當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）

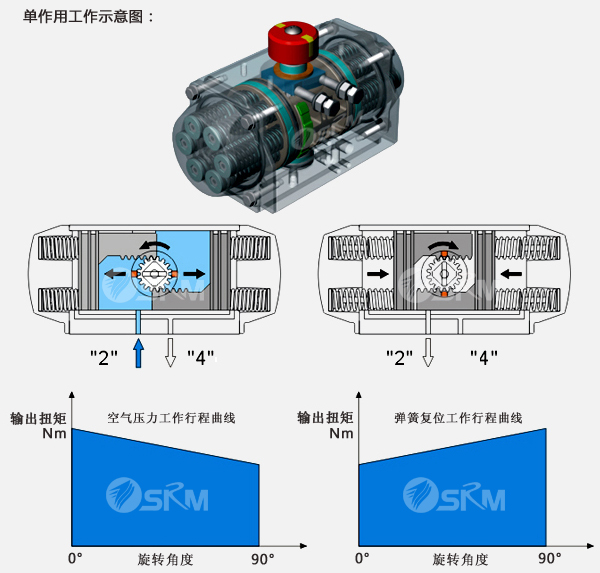

【單作用工作原理】
    當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)）
